2500 केवीए थ्री फेज़ पैड-माउंटेड ट्रांसफार्मर-13.8/0.63*2 केवी|यूएसए 2025

01 सामान्य

1.1 परियोजना पृष्ठभूमि

संयुक्त राज्य अमेरिका में स्वच्छ और टिकाऊ ऊर्जा की बढ़ती मांग का समर्थन करने के लिए, हमारी टीम ने अप्रैल 2025 में 2500 केवीए तीन चरण पैड स्थापित वितरण ट्रांसफार्मर को सफलतापूर्वक वितरित किया। यह इकाई विशेष रूप से सौर और पवन ऊर्जा उत्पादन प्रणालियों के लिए इंजीनियर की गई है, जो उपयोगिता पैमाने पर नवीकरणीय परियोजनाओं में विश्वसनीय मध्यम से कम वोल्टेज परिवर्तन प्रदान करती है।

यह तेल से भरा हुआ {{0}तीन चरण वाला पैड - माउंटेड ट्रांसफार्मर 13.8 केवी के प्राथमिक वोल्टेज और 0.63 केवी × 2 के दोहरे माध्यमिक वोल्टेज के साथ डिज़ाइन किया गया है, जो YNd1d1 वेक्टर समूह में कॉन्फ़िगर किया गया है। 60 हर्ट्ज़ पर काम करते हुए, इसमें 5.75% की प्रतिबाधा और 6 का एक्स/आर अनुपात है, जो नवीकरणीय ऊर्जा और उपयोगिता अनुप्रयोगों में स्थिर प्रदर्शन सुनिश्चित करता है। ट्रांसफार्मर में वोल्टेज विनियमन के लिए ±2×2.5% टैपिंग रेंज के साथ एक नो - लोड टैप चेंजर (एनएलटीसी) शामिल है। उच्च चालकता एल्यूमीनियम वाइंडिंग्स के साथ निर्मित और केएनएएन (प्राकृतिक वायु शीतलन) द्वारा ठंडा, यह डीओई 2016 दक्षता मानकों का अनुपालन करता है, जो विश्वसनीय और ऊर्जा कुशल प्रदर्शन प्रदान करता है।

यह तीन चरण पैड {{0} माउंटेड ट्रांसफार्मर नवीकरणीय ऊर्जा एकीकरण में महत्वपूर्ण भूमिका निभाता है, जो इनवर्टर या ऊर्जा भंडारण प्रणालियों से सीधे कनेक्शन के लिए सौर फार्मों या पवन टरबाइनों द्वारा उत्पन्न मध्यम वोल्टेज (13.8 केवी) बिजली को 0.63 केवी तक परिवर्तित करता है।

1. FR3 द्रव उन्नत तापीय प्रदर्शन, अग्नि सुरक्षा (फ्लैश पॉइंट> 300 डिग्री), और पर्यावरणीय लाभ प्रदान करता है, जो स्वच्छ ऊर्जा क्षेत्रों और उच्च आग के जोखिम वाले क्षेत्रों के लिए आदर्श है।

2. फ्रंट कंस्ट्रक्शन अमेरिकी सुरक्षा कोड का अनुपालन करता है, जो इसे सार्वजनिक पहुंच वाले वातावरण और ऊर्जा पार्कों में स्थापना के लिए उपयुक्त बनाता है।

3. लूप फ़ीड डिज़ाइन वितरित ऊर्जा संसाधन (डीईआर) एकीकरण के लिए सिस्टम लचीलापन और विश्वसनीयता सुनिश्चित करता है।

यह ट्रांसफार्मर अमेरिकी ऊर्जा संक्रमण बाजार के लिए तैयार किया गया था, जो कार्बन उत्सर्जन को कम करने और नवीकरणीय ऊर्जा के उपयोग का विस्तार करने के देश के लक्ष्यों का समर्थन करता था। अप्रैल 2025 में निर्धारित समय पर वितरित, यह ऊर्जा नवाचार, पर्यावरणीय जिम्मेदारी और इंजीनियरिंग उत्कृष्टता के प्रति हमारी प्रतिबद्धता को दर्शाता है।

1.2 तकनीकी विशिष्टता

2500 केवीए तीन चरण पैड {{1} माउंटेड ट्रांसफार्मर विनिर्देश और डेटा शीट

1.3 चित्र

2500 केवीए तीन चरण पैड - स्थापित ट्रांसफार्मर आयाम और वजन विवरण

02 विनिर्माण

2.1 कोर

2500 केवीए पैड माउंटेड ट्रांसफार्मर को तीन चरण तीन {{2} कॉलम कोर डिज़ाइन से बहुत लाभ होता है, जो प्रदर्शन और दक्षता को बढ़ाता है। यह कोर संरचना ट्रांसफार्मर को तीनों चरणों में चुंबकीय पथ साझा करने की अनुमति देती है, जिसके परिणामस्वरूप बेहतर फ्लक्स संतुलन होता है और कोर हानि कम होती है। यह अधिक कॉम्पैक्ट और हल्के निर्माण में भी योगदान देता है, स्थान के उपयोग को अनुकूलित करता है और सामग्री की लागत को कम करता है।

2.2 घुमावदार

ट्रांसफार्मर समान वोल्टेज वितरण और मजबूत इन्सुलेशन के लिए तार {{0}वाइंड हाई {{1}वोल्टेज कॉइल वाइंडिंग का उपयोग करता है। फ़ॉइल-टाइप लो-वोल्टेज वाइंडिंग कम नुकसान के साथ उच्च धाराओं को कुशलतापूर्वक संभालती है। इसका YNd1d1 वेक्टर समूह सिस्टम अलगाव और बिजली की गुणवत्ता को बढ़ाता है। यह डिज़ाइन सौर और पवन ऊर्जा अनुप्रयोगों में विश्वसनीय प्रदर्शन सुनिश्चित करता है।

2.3 टैंक

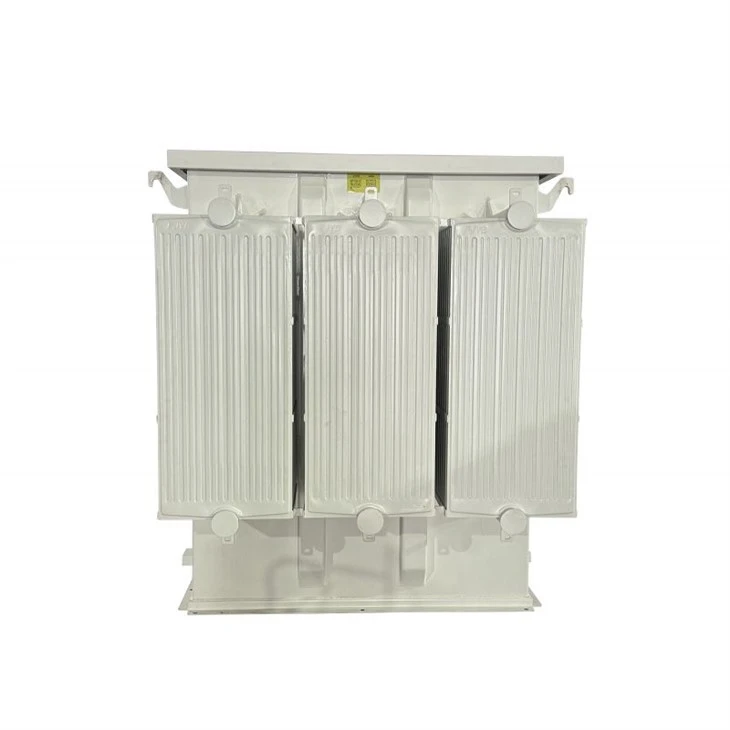

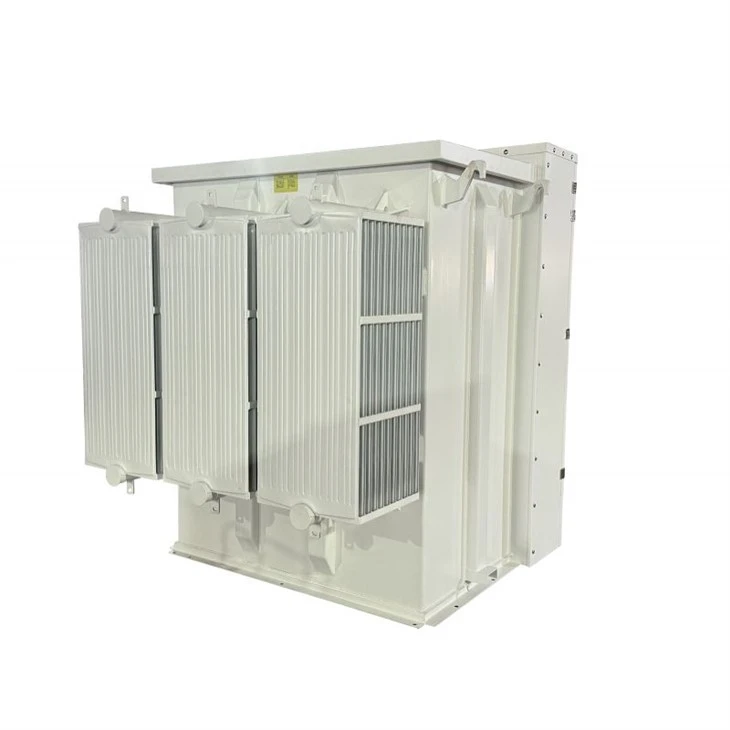

ट्रांसफार्मर में संक्षारण प्रतिरोध के लिए टिकाऊ सफेद पाउडर कोटिंग (आरएएल 9003) के साथ एक सील हल्के स्टील तेल टैंक की सुविधा है। एक बोल्ट वाला कवर तेल सुरक्षा सुनिश्चित करता है। तीन रियर माउंटेड प्लेट रेडिएटर सतह क्षेत्र को बढ़ाकर और प्राकृतिक वायु संवहन को बढ़ावा देकर गर्मी अपव्यय को बढ़ाते हैं, जिससे अलग-अलग भार के तहत स्थिर प्रदर्शन सुनिश्चित होता है।

2.4 अंतिम असेंबली

अंतिम असेंबली के दौरान, यह 2500 केवीए, 13.8/0.63×2 केवी पैड माउंटेड ट्रांसफार्मर स्वच्छ और टिकाऊ ऊर्जा अनुप्रयोगों के लिए डिज़ाइन किया गया है, जो छह 15 केवी/200 ए वियोज्य उच्च वोल्टेज बुशिंग से सुसज्जित है, जिसमें एक समर्पित अलग एच0 न्यूट्रल बुशिंग भी शामिल है। निम्न -वोल्टेज साइड में सुरक्षित केबल कनेक्शन के लिए 6-होल टर्मिनलों के साथ छह रेज़िन{{10}कास्ट स्पेड-प्रकार की बुशिंग की सुविधा है।

सुरक्षा घटकों में विश्वसनीय दोष अलगाव सुनिश्चित करने के लिए तीन वर्तमान -सीमित फ़्यूज़ (सीएलएफ) शामिल हैं।

कूलिंग को प्लेट रेडिएटर्स के तीन सेटों द्वारा बढ़ाया जाता है, जो नवीकरणीय ऊर्जा वातावरण की मांग में इष्टतम प्रदर्शन बनाए रखने के लिए कुशल गर्मी अपव्यय प्रदान करता है।

यह कॉन्फ़िगरेशन सुरक्षा, विश्वसनीयता और दीर्घकालिक संचालन के लिए अमेरिकी स्वच्छ ऊर्जा बाजार की आवश्यकताओं का समर्थन करता है।







03 परीक्षण

नियमित परीक्षण और परीक्षण मानक

1. प्रतिरोध माप: IEEE C57.12.90-2021 खंड 5 के अनुसार

2. अनुपात परीक्षण: IEEE C57.12.90-2021 क्लॉज 7 के अनुसार

3. चरण-संबंध परीक्षण: IEEE C57.12.90-2021 क्लॉज 6 के अनुसार

4. कोई लोड हानि नहीं और कोई लोड करंट नहीं: IEEE C57.12.90-2021 क्लॉज 8 के अनुसार

5. लोड हानि, प्रतिबाधा वोल्टेज और दक्षता: IEEE C57.12.90-2021 क्लॉज 9 के अनुसार

6. एप्लाइड वोल्टेज टेस्ट: IEEE C57.12.90-2021 क्लॉज 10.6 के अनुसार

7. प्रेरित वोल्टेज प्रतिरोध परीक्षण: IEEE C57.12.90-2021 क्लॉज 10.5.1 के अनुसार

8. इन्सुलेशन प्रतिरोध माप

9. तरल डूबे ट्रांसफार्मर के लिए दबाव के साथ रिसाव परीक्षण: 20KPa पर रिसाव परीक्षण बिना रिसाव के 12 घंटे तक आयोजित किया जाएगा। कोई स्थायी विकृति नहीं.

परीक्षा के परिणाम

04 पैकिंग और शिपिंग

05 साइट और सारांश

यह 2500 केवीए, 13.8/0.63×2 केवी पैड-माउंटेड ट्रांसफार्मर अमेरिकी बाजार में स्वच्छ और टिकाऊ ऊर्जा परियोजनाओं की बढ़ती मांगों को पूरा करने के लिए विशेष रूप से सौर और पवन ऊर्जा एकीकरण के लिए डिज़ाइन किया गया है। YNd1d1 वेक्टर समूह, उच्च दक्षता वाली एल्यूमीनियम वाइंडिंग्स और प्लेट रेडिएटर्स के माध्यम से उन्नत कूलिंग जैसी सुविधाओं के साथ, यह नवीकरणीय ऊर्जा प्रणालियों में विश्वसनीय वोल्टेज परिवर्तन और स्थिर संचालन सुनिश्चित करता है।

सुरक्षा पर केंद्रित {{0}फ्रंट कंस्ट्रक्शन और मजबूत सुरक्षा घटकों से सुसज्जित, यह ट्रांसफार्मर सख्त अमेरिकी मानकों का अनुपालन करता है, जो इसे सार्वजनिक और उपयोगिता पैमाने पर प्रतिष्ठानों के लिए आदर्श बनाता है। पर्यावरण के अनुकूल FR3 द्रव और ऊर्जा का इसका उपयोग {{7}कुशल डिजाइन डीकार्बोनाइजेशन और स्वच्छ ऊर्जा की ओर राष्ट्रव्यापी बदलाव के साथ पूरी तरह से मेल खाता है।

नवीकरणीय ऊर्जा के लिए अत्याधुनिक, विश्वसनीय ट्रांसफार्मर प्रदान करके, हमारी कंपनी टिकाऊ बिजली उत्पादन में परिवर्तन का समर्थन करती है, जिससे ग्राहकों को ग्रिड स्थिरता और परिचालन दक्षता सुनिश्चित करते हुए उनके स्वच्छ ऊर्जा लक्ष्यों को पूरा करने में मदद मिलती है।
