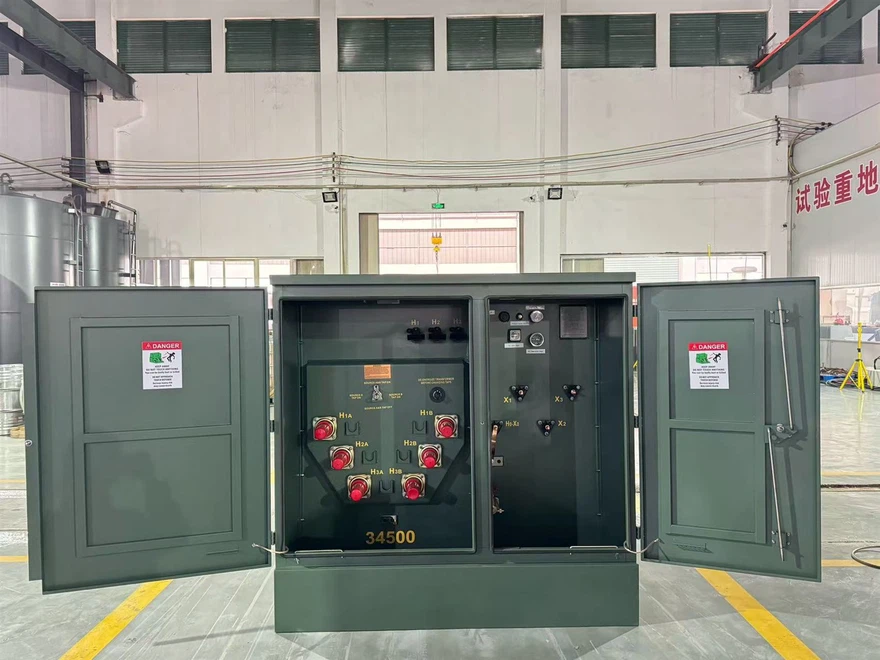

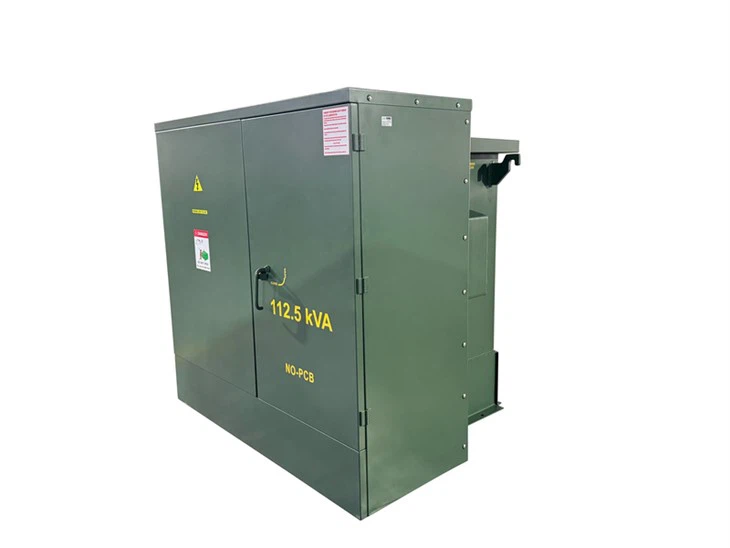

112.5 केवीए पैड माउंटेड ट्रांसफार्मर-34.5/0.208 केवी|यूएसए 2024

01 सामान्य

1.1 परियोजना पृष्ठभूमि

112.5 केवीए तीन चरण पैड माउंटेड ट्रांसफार्मर 2024 में चीन को वितरित किया गया था। ट्रांसफार्मर की रेटेड पावर ओएनएएन कूलिंग के साथ 112.5 केवीए है। प्राथमिक वोल्टेज ±2*2.5% टैपिंग रेंज (एनएलटीसी) के साथ 34.5GrdY/19.92kV है, द्वितीयक वोल्टेज 0.12/0.208kV है, उन्होंने YNyn0 का एक वेक्टर समूह बनाया है।

तीन -फ़ेज़ पैड-माउंटेड ट्रांसफार्मर वितरण प्रणालियों में व्यापक रूप से उपयोग किया जाने वाला बिजली वितरण उपकरण है, जो मुख्य रूप से आवासीय क्षेत्रों, वाणिज्यिक जिलों, औद्योगिक पार्कों और अन्य स्थानों के लिए बिजली प्रदान करता है। तीन चरण पैड {{4} पर स्थापित ट्रांसफार्मर अपने उच्च वोल्टेज पक्ष के माध्यम से विद्युत ऊर्जा प्राप्त करता है और विद्युत उपकरणों को आपूर्ति के लिए उच्च वोल्टेज को निम्न वोल्टेज में बदल देता है। उच्च वोल्टेज पक्ष आम तौर पर रिंग नेटवर्क या टर्मिनल फ़ीड के माध्यम से जुड़ा होता है, जबकि निम्न वोल्टेज पक्ष लोड को शक्ति प्रदान करता है। आंतरिक लोड स्विच और फ़्यूज़ उपकरण के सुरक्षित संचालन को सुनिश्चित करने के लिए सुरक्षा प्रदान करते हैं। फ़्यूज़ और केबल टर्मिनलों को एक ही केबल डिब्बे में एकीकृत किया गया है, जिसमें अनुकूलित स्थानिक डिज़ाइन संचालन और रखरखाव के लिए आसान पहुंच सुनिश्चित करता है। फ़्यूज़ और केबल टर्मिनल को जोड़ने वाली प्रवाहकीय संरचना को सटीक रूप से डिज़ाइन किया गया है, जिसमें संपर्क प्रतिरोध को कम करने और उत्कृष्ट विद्युत प्रदर्शन सुनिश्चित करने के लिए उच्च चालकता सामग्री (उदाहरण के लिए, चांदी - चढ़ाया हुआ तांबा) और सटीक संपर्क तकनीक का उपयोग किया जाता है।

1.2 तकनीकी विशिष्टता

112.5 केवीए ट्रांसफार्मर विनिर्देश प्रकार और डेटा शीट

1.3 चित्र

112.5 केवीए पैड माउंटेड ट्रांसफार्मर आरेख ड्राइंग और आकार।

02 विनिर्माण

2.1 कोर

कोर में तीन ऊर्ध्वाधर पैर (स्तंभ) होते हैं, प्रत्येक पैर में तीन चरण धाराओं (चरण ए, बी, और सी) के अनुरूप वाइंडिंग के दो सेट (उच्च- वोल्टेज वाइंडिंग और कम {{1 }} वोल्टेज वाइंडिंग) होते हैं। तीन पैर क्षैतिज जुए से जुड़े हुए हैं, जो एक बंद चुंबकीय पथ बनाते हैं। तीन पैरों वाली संरचना सममित चुंबकीय सर्किट सुनिश्चित करती है, जिससे चुंबकीय असंतुलन की संभावना कम हो जाती है। तीन पैरों वाली संरचना सममित चुंबकीय सर्किट सुनिश्चित करती है, जिससे चुंबकीय असंतुलन की संभावना कम हो जाती है।

2.2 घुमावदार

उच्च -वोल्टेज तार वाइंडिंग, इन्सुलेशन प्रदर्शन और सुरक्षा को बढ़ाते हुए, विभिन्न उच्च वोल्टेज स्तरों की आवश्यकताओं को पूरा करते हुए, स्तरित डिजाइनों के माध्यम से घुमावों की संख्या और रिक्ति को समायोजित कर सकती है। उचित लेयरिंग और सेगमेंटिंग तकनीकों को नियोजित करके, वायर वाइंडिंग विद्युत क्षेत्र वितरण को प्रभावी ढंग से अनुकूलित कर सकती है, जिससे अत्यधिक स्थानीय विद्युत क्षेत्रों को रोका जा सकता है जिससे इन्सुलेशन विफलता हो सकती है। वायर वाइंडिंग में, गर्मी अपव्यय को बेहतर बनाने के लिए शीतलन चैनलों को संरचना में शामिल किया जा सकता है, जिससे उच्च{{4}वोल्टेज वाइंडिंग का दीर्घकालिक स्थिर संचालन सुनिश्चित होता है। तार वाइंडिंग की यांत्रिक शक्ति कंडक्टर सामग्री और वाइंडिंग प्रक्रिया पर निर्भर करती है, जिससे आवश्यकतानुसार उपयुक्त तन्य शक्ति और विरूपण प्रतिरोध के डिजाइन की अनुमति मिलती है।

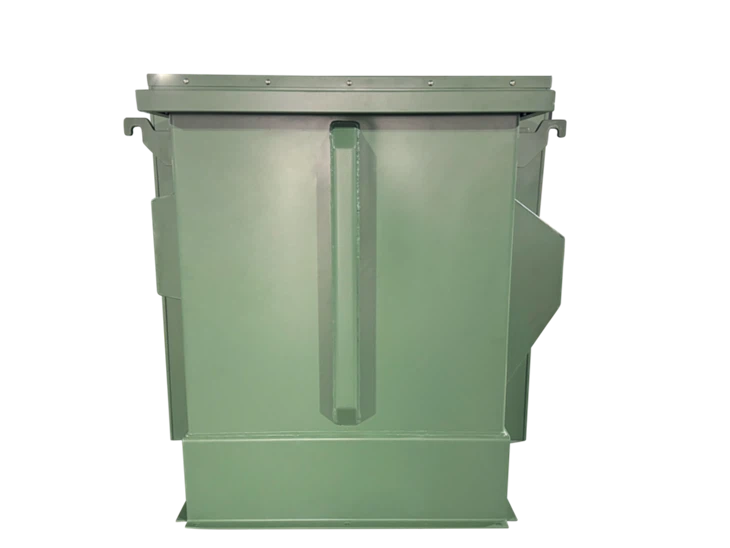

2.3 टैंक

बॉक्स डिज़ाइन पूरी तरह से जलरोधक, सुरक्षा और आसान संचालन की आवश्यकताओं पर विचार करता है। उच्च और निम्न वोल्टेज चैम्बर सुरक्षात्मक दरवाजे यांत्रिक रूप से इंटरलॉक किए जाते हैं, और केवल जब कम दबाव सुरक्षात्मक दरवाजा खोला जाता है, तो संचालन और रखरखाव कर्मियों की सुरक्षा सुनिश्चित करने के लिए उच्च दबाव सुरक्षात्मक दरवाजा खोला जा सकता है। बॉक्स उच्च गुणवत्ता वाली कार्बन स्टील प्लेट से बना है, जो प्रत्येक प्रक्रिया की सटीक मशीनिंग द्वारा बनाई गई है। बॉक्स की आंतरिक और बाहरी सतहों के सख्त सतह उपचार के बाद, उन्नत इलेक्ट्रोस्टैटिक पाउडर छिड़काव प्रक्रिया का उपयोग तीन बार पाउडर उपचार के लिए किया जाता है, और पेंट की परत मजबूत, घिसाव प्रतिरोधी और जलरोधक होती है, और पराबैंगनी विकिरण के प्रति प्रतिरोधी होती है।

2.4 अंतिम असेंबली

संलग्नक सभा: आधार, कैबिनेट और शीर्ष कवर स्थापित करें; अलग डिब्बे और वॉटरप्रूफिंग सुनिश्चित करें।

कोर और वाइंडिंग: लोहे की कोर रखें, वाइंडिंग जोड़ें, और इन्सुलेशन और बन्धन करें।

शीतलन प्रणाली: रेडिएटर स्थापित करें, तेल भरें और हवा निकालें।

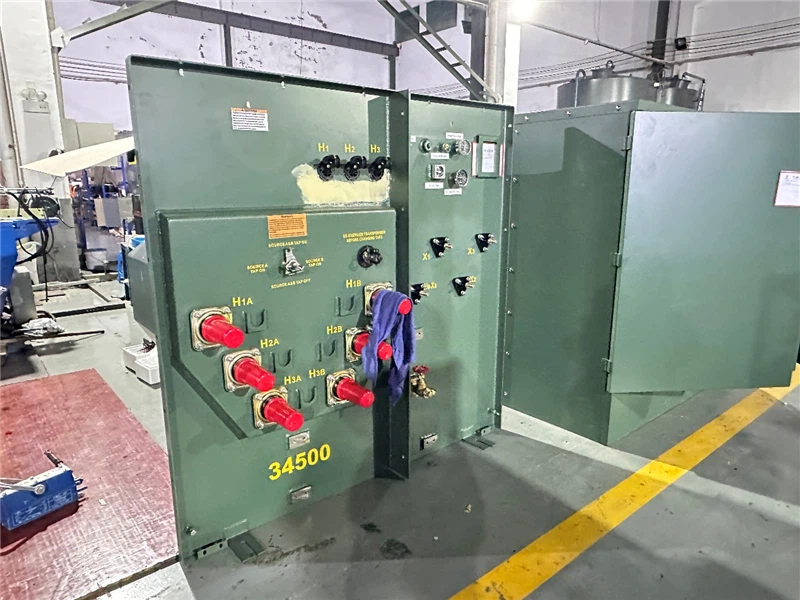

तारों: उच्च {{0}वोल्टेज और निम्न {{1}वोल्टेज टर्मिनलों को कनेक्ट करें।

सुरक्षात्मक उपकरण: स्विच, फ़्यूज़, लाइटनिंग अरेस्टर और निगरानी उपकरण स्थापित करें।

सीलिंग और कोटिंग: बाड़े को सील करें, जंगरोधी कोटिंग लगाएं और पीस लें।

03 परीक्षण

नियमित परीक्षण:

• वाइंडिंग प्रतिरोध को मापें।
• ट्रांसफार्मर वोल्टेज अनुपात और कनेक्शन समूह की जाँच करें।
• लोड हानि और करंट की संख्या मापें।
• लोड हानि और प्रतिबाधा वोल्टेज को मापें।

वोल्टेज परीक्षण का सामना करें:

• पावर फ़्रीक्वेंसी वोल्टेज परीक्षण का सामना करती है (वाइंडिंग के इन्सुलेशन प्रदर्शन का परीक्षण करने के लिए)।
• प्रेरित ओवरवोल्टेज परीक्षण (वाइंडिंग्स और कोर के इन्सुलेशन प्रदर्शन की जांच करने के लिए)।

विशेष परीक्षण(यदि आवश्यक हुआ):

• आंशिक निर्वहन परीक्षण (इन्सुलेशन दोषों का पता लगाने के लिए)।
• तापमान वृद्धि परीक्षण (शीतलन प्रणाली के प्रदर्शन को सत्यापित करने के लिए)।

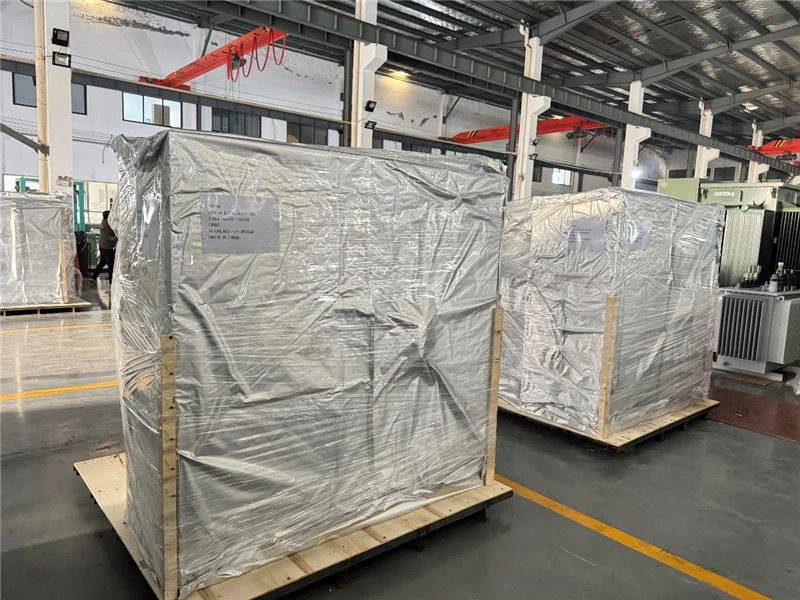

04 पैकिंग और शिपिंग

05 साइट और सारांश

संक्षेप में, तीन {{0}चरण पैड {{1} माउंटेड ट्रांसफार्मर एक कॉम्पैक्ट और टिकाऊ डिजाइन में उच्च दक्षता, विश्वसनीयता और सुरक्षा को जोड़ता है। अपने उन्नत इन्सुलेशन, बेहतर शीतलन प्रदर्शन और मजबूत सुरक्षात्मक सुविधाओं के साथ, यह शहरी बिजली वितरण, औद्योगिक अनुप्रयोगों और नवीकरणीय ऊर्जा प्रणालियों के लिए एक आदर्श समाधान है। ग्राहकों की विविध आवश्यकताओं को पूरा करने के लिए तैयार, यह ट्रांसफार्मर स्थिर संचालन, न्यूनतम रखरखाव और लंबी सेवा जीवन सुनिश्चित करता है, जो इसे आधुनिक ऊर्जा बुनियादी ढांचे के लिए एक विश्वसनीय विकल्प बनाता है।
