रेक्टिफायर ट्रांसफार्मर का अवलोकन
I. प्रस्तावना
रेक्टिफायर ट्रांसफॉर्मर विशिष्ट बिजली रूपांतरण उपकरण हैं जो स्थिर और कुशल डीसी पावर की आवश्यकता वाले औद्योगिक अनुप्रयोगों के लिए वैकल्पिक वर्तमान (एसी) को प्रत्यक्ष वर्तमान (डीसी) में बदलने के लिए डिज़ाइन किए गए हैं। ये ट्रांसफॉर्मर इलेक्ट्रोकेमिकल प्रक्रियाओं जैसे एल्यूमीनियम और क्लोर - क्षार उत्पादन, इलेक्ट्रिक ट्रैक्शन सिस्टम (जैसे, रेलवे और खनन लोकोमोटिव), और विभिन्न औद्योगिक विनिर्माण संचालन में महत्वपूर्ण भूमिका निभाते हैं।
ब्रिज या इंटरफेज़ (डबल - स्टार) डिजाइन जैसे कॉन्फ़िगरेशन में उपलब्ध है, रेक्टिफायर ट्रांसफार्मर को 6 - पल्स या 12 - पल्स यूनिट्स के रूप में इंजीनियर किया जा सकता है, दोनों डायोड और थिरिस्टोर टेक्नोलॉजीज दोनों के लिए समर्थन के साथ। एल्यूमीनियम स्मेल्टिंग जैसे उच्च-वर्तमान अनुप्रयोगों के लिए, उन्नत चरण-शिफ्टिंग तकनीक 60 दालों तक सिस्टम को सक्षम करती है, जिससे चिकनी और कुशल बिजली वितरण सुनिश्चित होता है।
रेक्टिफायर ट्रांसफार्मर डिज़ाइन में एक महत्वपूर्ण फोकस हार्मोनिक्स शमन है, जो विकृति को कम करने और प्रदर्शन को अनुकूलित करने के लिए स्वयं - संतृप्त रिएक्टरों जैसी प्रौद्योगिकियों के माध्यम से प्राप्त किया जाता है। निर्माता इन ट्रांसफार्मर को विशिष्ट ग्राहक आवश्यकताओं को पूरा करने के लिए दर्जी करते हैं, विश्वसनीयता, ऊर्जा दक्षता और उद्योग मानकों के अनुपालन को सुनिश्चित करते हैं। मजबूत निर्माण और अनुकूली वोल्टेज विनियमन के साथ, रेक्टिफायर ट्रांसफॉर्मर आधुनिक औद्योगिक डीसी पावर सिस्टम की आधारशिला के रूप में काम करते हैं।
Ii। निर्माण

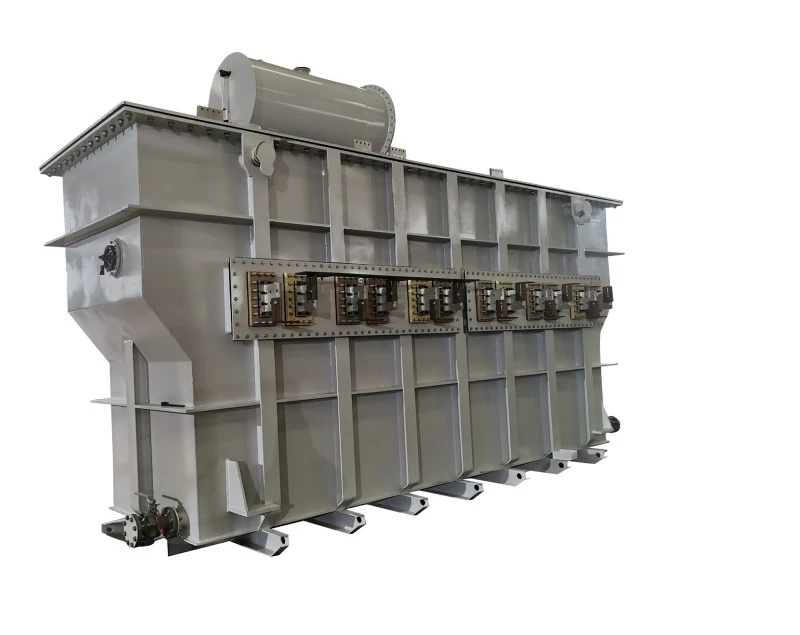

Iii। उदाहरण चित्र
|
|
|
Iv। अनुप्रयोग
1। विद्युत रासायनिक उद्योग
आवेदन: एल्यूमीनियम इलेक्ट्रोलिसिस में उपयोग किया जाता है, क्लोर - क्षार उत्पादन (जैसे सोडियम हाइड्रॉक्साइड, क्लोरीन), और मेटल स्मेल्टिंग (जैसे कॉपर, जस्ता)।
समारोह: इलेक्ट्रोलाइटिक कोशिकाओं के स्थिर संचालन को सुनिश्चित करने के लिए उच्च - वर्तमान, कम - वोल्टेज डीसी पावर प्रदान करता है।
विशेषताएँ: संक्षारक वातावरण का सामना करना चाहिए, आउटपुट करंट के साथ दसियों हजारों एम्पीयर तक पहुंचना चाहिए।
2। कर्षण डीसी बिजली की आपूर्ति
परिदृश्य: खनन लोकोमोटिव, अर्बन रेल ट्रांजिट (सबवे, ट्राम), विद्युतीकृत रेलवे।
समारोह: कर्षण मोटर्स के लिए डीसी पावर (जैसे . 600 v/1500V/3000V सिस्टम) की आपूर्ति।
विशेषताएँ: बार -बार शुरू होने के लिए उच्च विश्वसनीयता और गतिशील प्रतिक्रिया की आवश्यकता होती है - चक्रों को रोकें और विविधताएं लोड करें।
3। ड्राइव सिस्टम डीसी बिजली की आपूर्ति
आवेदन।
समारोह: नियंत्रित सुधार के माध्यम से गति विनियमन को सक्षम करता है।
विशेषताएँ: कम से कम हार्मोनिक विरूपण के साथ चिकनी डीसी आउटपुट बचाता है।
4। एचवीडीसी ट्रांसमिशन बिजली की आपूर्ति
परिदृश्य: लॉन्ग - डिस्टेंस पावर ट्रांसमिशन, पनडुब्बी केबल, ग्रिड इंटरकनेक्शन।
समारोह: AC - DC - AC रूपांतरण को थाइरस्टर्स/IGBTS के साथ कनवर्टर स्टेशनों पर कन्वर्टर स्टेशनों पर प्रदर्शन करता है।
विशेषताएँ: अल्ट्रा - उच्च वोल्टेज (± 800kv+), विशेष इन्सुलेशन और शीतलन समाधान की मांग करना।
5. Electroplating/इलेक्ट्रोमैचिनिंग डीसी आपूर्ति
आवेदन: क्रोम/निकल चढ़ाना, इलेक्ट्रोकेमिकल मशीनिंग, एनोडाइजिंग।
समारोह: सटीक कम - वोल्टेज (6 -} 12V), उच्च - वर्तमान (सैकड़ों - to- हजारों amps) dc प्रदान करता है।
विशेषताएँ: वर्दी कोटिंग के लिए न्यूनतम रिपल के साथ बेहद स्थिर वर्तमान की आवश्यकता होती है।
6। उत्तेजना डीसी बिजली की आपूर्ति
परिदृश्य: सिंक्रोनस जनरेटर/मोटर उत्तेजना प्रणाली।
समारोह: पावर फैक्टर रेगुलेशन के लिए रोटर वाइंडिंग को नियंत्रणीय डीसी डिलीवर करता है।
विशेषताएँ: ग्रिड की गड़बड़ी के लिए तेजी से जवाब देना चाहिए (जैसे दोषों के दौरान जबरन उत्तेजना)।
7। डीसी बिजली की आपूर्ति चार्ज करना
आवेदन: ईवी फास्ट चार्जर्स, बैटरी चार्जिंग (लीड - एसिड/ली - आयन)।
समारोह: एसी को बैटरी में परिवर्तित करता है - संगत डीसी (400V-1000V)।
विशेषताएँ: CC - CV चार्जिंग एल्गोरिदम को सुरक्षा तंत्र के साथ शामिल करता है।
8। इलेक्ट्रोस्टैटिक प्रीसिपिटेटर डीसी आपूर्ति
परिदृश्य: बिजली संयंत्रों, सीमेंट/स्टील मिलों में फ्लू गैस उपचार।
समारोह: धूल के कणों को चार्ज करने के लिए उच्च - वोल्टेज डीसी (40-100kv) उत्पन्न करता है।
विशेषताएँ: धूल एकाग्रता, विस्फोट - प्रूफ डिजाइन के आधार पर स्वचालित वोल्टेज समायोजन।
वी। वर्गीकरण
1. उद्देश्य से क्लासिफिकेशन
रेक्टिफायर ट्रांसफार्मर को उद्देश्य द्वारा 8 मुख्य प्रकारों में वर्गीकृत किया गया है जैसा कि ऊपर उल्लेख किया गया है।
2. वोल्टेज विनियमन विधि द्वारा क्लासिफिकेशन
(1) नॉन - उत्तेजना वोल्टेज विनियमन रेक्टिफायर ट्रांसफॉर्मर।
(2) - लोड टैप - चेंजर रेक्टिफायर ट्रांसफॉर्मर:
- सिंगल - सक्रिय - भाग - पर भाग नल - असमान वोल्टेज चरणों के साथ चेंजर रेक्टिफायर ट्रांसफार्मर;
- दोहरी - सक्रिय - भाग - पर भाग टैप करें - चेंजर रेक्टिफायर ट्रांसफार्मर समान वोल्टेज चरणों के साथ;
- तीन - सक्रिय - भाग - पर भाग {- चेंजर रेक्टिफायर ट्रांसफॉर्मर ऑटोट्रांसफॉर्मर वोल्टेज विनियमन के साथ;
- श्रृंखला - ट्रांसफार्मर पर - लोड टैप - चेंजर रेक्टिफायर ट्रांसफार्मर (यानी, "चित्रा - 8" आकार के कम-वोल्टेज वाइंडिंग के साथ)।
3. रेक्टिफायर सर्किट फार्म द्वारा क्लासिफिकेशन
(1) तीन - चरण पुल रेक्टिफायर ट्रांसफार्मर;
।
।
उपरोक्त तीन प्रकारों को आगे छह - पल्स, नौ - पल्स, बारह - पल्स, और अठारह - पल्स रेक्टिफायर ट्रांसफार्मर समतुल्य नाड़ी संख्या के आधार पर विभाजित किया जा सकता है।
4. सक्रिय भाग स्थापना विधि द्वारा क्लासिफिकेशन
(1) कनेक्टेड टैंक कवर रेक्टिफायर ट्रांसफार्मर के साथ सक्रिय भाग
(२) बेल {{१}} जार टाइप रेक्टिफायर ट्रांसफार्मर
- पूर्ण घंटी - जार टाइप रेक्टिफायर ट्रांसफॉर्मर, जिसका संरचनात्मक रूप बड़े पावर ट्रांसफॉर्मर के समान है।
- आधा घंटी - जार टाइप रेक्टिफायर ट्रांसफार्मर, आमतौर पर मध्यम और बड़े - आकार के रेक्टिफायर ट्रांसफार्मर में उपयोग किया जाता है - लोड वोल्टेज विनियमन और साइड आउटलेट पर।
- तीन - सेक्शन बेल - जार टाइप रेक्टिफायर ट्रांसफार्मर। बड़े - स्केल रेक्टिफायर ट्रांसफार्मर के साथ जटिल संरचनाओं के साथ, एक तीन - सेक्शन बेल - जार डिजाइन को रखरखाव, सफाई और विघटन परिवहन की सुविधा के लिए अपनाया जाता है।
5. कोर संरचना रूप द्वारा समापन
(1) संयुग्मन कोर रेक्टिफायर ट्रांसफार्मर।
(2) मल्टी - कोर अलग -अलग रेक्टिफायर ट्रांसफार्मर।
6. अन्य वर्गीकरण के तरीके
अन्य वर्गीकरण विधियां हैं, जैसे कि चरण संख्या द्वारा वर्गीकरण एकल - चरण और तीन - चरण में; सूखे - प्रकार में मध्यम ठंडा करके, तेल - डूबा हुआ; और कूलिंग विधि द्वारा ONAN, ONAF, OFWF, OFAF, ODWF, ETC में कूलिंग विधि द्वारा
Vi। रेक्टिफायर ट्रांसफार्मर और पावर ट्रांसफार्मर के बीच अंतर
रेक्टिफायर ट्रांसफार्मर और पावर ट्रांसफार्मर फ़ंक्शन, डिज़ाइन आवश्यकताओं और एप्लिकेशन परिदृश्यों में काफी भिन्न होते हैं, विशेष रूप से के संदर्भ मेंसमतुल्य चरण संख्या (पल्स संख्या), आउटपुट वर्तमान गणना, शब्दावली, वोल्टेज विनियमन उद्देश्य और सीमा। नीचे एक विस्तृत तुलना है:
1। समतुल्य चरण संख्या (पल्स संख्या) आवश्यकताओं
रेक्टिफायर ट्रांसफार्मर
- मूलभूत कार्य: डीसी आउटपुट रिपल को कम करने के लिए मल्टी - फेज एसी इनपुट रेक्टिफायर सिस्टम (जैसे, थायरिस्टोर/डायोड ब्रिज) को प्रदान करता है।
- नाड़ी संख्या डिजाइन: मल्टी - पल्स रेक्टिफिकेशन (जैसे, 12 - पल्स, 24-पल्स) चरण-शिफ्ट माध्यमिक वाइंडिंग (जैसे, 30 डिग्री, 15 डिग्री) के माध्यम से प्राप्त करता है। उदाहरण के लिए:
12 पल्स30 डिग्री चरण शिफ्ट के साथ दो माध्यमिक वाइंडिंग (स्टार + डेल्टा) की आवश्यकता होती है।
उच्च पल्स संख्या औद्योगिक डीसी शक्ति (जैसे, इलेक्ट्रोलिसिस, इलेक्ट्रोप्लाटिंग) के लिए हार्मोनिक्स को कम करती है।
- हार्मोनिक दमन: मल्टी - पल्स डिज़ाइन ग्रिड - साइड हार्मोनिक धाराओं को कम करते हैं (जैसे, 12-पल्स 5 वें और 7 वें हार्मोनिक्स को समाप्त करता है)।
सत्ता स्थानांतरण
- मानक डिजाइन: आमतौर पर तीन - चरण (6 - पल्स) चरण-शिफ्टिंग के बिना, सीधे एसी लोड या ग्रिड की आपूर्ति करते हैं।
- हार्मोनिक हैंडलिंग: यदि हार्मोनिक्स लोड द्वारा उत्पन्न होते हैं, तो बाहरी फिल्टर की आवश्यकता होती है; ट्रांसफार्मर स्वयं घुमावदार बदलावों के माध्यम से हार्मोनिक्स को दबाता नहीं है।
2। आउटपुट वर्तमान गणना विधियाँ
रेक्टिफायर ट्रांसफार्मर
- वाल्व - साइड करंट: डीसी लोड वर्तमान के आधार पर गणना (
) और रेक्टिफायर सर्किट प्रकार। उदाहरण के लिए:
तीन - चरण पुल रेक्टिफायर: वाल्व - साइड आरएमएस करंट
.
ओवरलैप कोण विचार: वास्तविक करंट को कम्यूटेशन के कारण थोड़ा बढ़ता है, जिससे सुधार कारकों की आवश्यकता होती है।
- ग्रिड - साइड करंट: रेक्टिफायर पावर फैक्टर और हार्मोनिक्स के कारण अधिक जटिल।
सत्ता स्थानांतरण
- मानक गणना: आउटपुट करंट सीधे लोड पावर (एस) और वोल्टेज (यू) से व्युत्पन्न:
(तीन - चरण)।
- भार विशेषताओं: वर्तमान तरंग साइनसोइडल है; कोई रेक्टिफायर - संबंधित गैर - आदर्शता।
3। शब्दावली मतभेद
रेक्टिफायर ट्रांसफार्मर
- वाल्व - साइड वोल्टेज/करंट: द्वितीयक पक्ष रेक्टिफायर वाल्व (जैसे, थाइरिस्टर्स) से जुड़ता है, इसलिए "वाल्व - साइड"; प्राथमिक पक्ष "ग्रिड - पक्ष है।"
- Dc - संबंधित शब्द: जैसे "समकक्ष डीसी वोल्टेज," "रिपल फैक्टर।"
सत्ता स्थानांतरण
- मानक शर्तें: प्राथमिक पक्ष जिसे "हाई - वोल्टेज साइड कहा जाता है," सेकेंडरी साइड "लो - वोल्टेज साइड।"
- एसी फोकस: रेटेड वोल्टेज, लघु - सर्किट प्रतिबाधा; कोई "वाल्व - साइड" अवधारणा नहीं।
4। वोल्टेज विनियमन उद्देश्य और सीमा
रेक्टिफायर ट्रांसफार्मर
- उद्देश्य:
प्रक्रिया की जरूरतों के अनुकूल (जैसे, एल्यूमीनियम इलेक्ट्रोलिसिस में वोल्टेज समायोजन का मंचन)।
डीसी - साइड वोल्टेज ड्रॉप (जैसे, उच्च वर्तमान के तहत लाइन हानि) के लिए क्षतिपूर्ति।
- तरीकों:
- लोड टैप चेंजर (OLTC) पर: बार -बार समायोजन (जैसे,% 10% रेंज, 1.25% प्रति कदम)।
चरण - शिफ्ट विनियमन: डीसी आउटपुट वोल्टेज को नियंत्रित करने के लिए घुमावदार नल को समायोजित करता है।
सत्ता स्थानांतरण
- उद्देश्य:
ग्रिड वोल्टेज स्थिरता बनाए रखें (जैसे, ± 5% रेंज)।
मौसमी लोड परिवर्तनों के अनुकूल, शायद ही कभी समायोजन की आवश्यकता होती है।
- तरीकों:
बंद - सर्किट टैप चेंजर: De - ऊर्जावान समायोजन (जैसे, × 2 × 2.5%)।
ओएलटीसी: महत्वपूर्ण सबस्टेशनों में उपयोग किया जाता है लेकिन कम नल परिवर्तन के साथ।
Vii। स्कॉच: औद्योगिक विद्युत चुनौतियों में महारत हासिल है
उच्च - सटीक वर्तमान विनियमन
इलेक्ट्रॉनिक विनिर्माण प्रक्रियाओं में, सटीक वर्तमान नियंत्रण अनिवार्य है, सटीकता आवश्यकताओं के साथ अक्सर सूक्ष्म - एम्पीयर स्तर तक पहुंचता है। जैसे -जैसे उत्पाद लघुकरण की प्रवृत्ति बढ़ती है, हमारी उत्पादन लाइनों में वर्तमान के लिए स्वीकार्य विचलन सीमा संकीर्ण होती रहती है। लगातार उत्पाद की गुणवत्ता को बनाए रखने के लिए, स्कॉच उत्पादन प्रक्रिया के हर चरण में वर्तमान विनियमन को परिष्कृत करने के लिए प्रतिबद्ध है।
हमारी R & D टीम ने - सेमीकंडक्टर - आधारित वर्तमान नियंत्रण प्रौद्योगिकियों में गहराई से शोध किया है। हमने सूक्ष्मताओं में महारत हासिल की है:
- समानांतर सर्किट कॉन्फ़िगरेशन में उप - miliampere वर्तमान स्थिरता को बनाए रखना, इस प्रकार नाजुक घटकों के लिए समान बिजली वितरण सुनिश्चित करना।
- सटीक वर्तमान भार के तहत थर्मल स्थितियों का प्रबंधन, माइक्रो - थर्मल ग्रेडिएंट के गठन को रोकना, जो घटक प्रदर्शन को बिगाड़ सकता है।
- प्रमुख घटकों के लिए विशिष्ट डिजाइन प्रोटोकॉल तैयार किए गए हैं:
- उच्च - PCB (मुद्रित सर्किट बोर्ड) में सटीक वर्तमान सेंसर को एकीकृत करना वास्तविक - समय की निगरानी को सक्षम करने के लिए लेआउट।
- कम - प्रतिरोध, उच्च - वर्तमान अखंडता को संरक्षित करने के लिए घटक पक्ष पर विश्वसनीयता इंटरकनेक्ट्स।
कस्टम - शोर शमन के लिए डिज़ाइन किए गए फिल्टर
समकालीन औद्योगिक वातावरण में, विविध स्रोतों (जैसे चर - आवृत्ति ड्राइव और वायरलेस डिवाइस) से निकलने वाले विद्युत शोर उत्पादन लाइनों में प्रवेश करता है, संवेदनशील इलेक्ट्रॉनिक प्रक्रियाओं को बाधित करता है। रेक्टिफायर और पावर रूपांतरण इकाइयां शोर हार्मोनिक्स (3, 5 वें और 7 वें आदेशों सहित, अन्य लोगों के बीच) के सामान्य स्रोत हैं।
स्कॉच के इंजीनियर इलेक्ट्रॉनिक्स विशेषज्ञों के साथ निकटता से सहयोग करते हैं ताकि शोर प्रोफाइल को मैप किया जा सके और सिस्टम डिजाइनों में शमन रणनीतियों को शामिल किया जा सके। समाधान के दौरान - devising प्रक्रिया, हम शोर को ध्यान में रखते हैं - प्रेरित सिग्नल गिरावट और काउंटरमेशर्स विकसित करना:
- मल्टी - से बना फ़िल्टर वाइंडिंग का उपयोग करना शोर प्रसार को अवरुद्ध करने के लिए स्तरित, परिरक्षित तांबे के कॉइल।
- शोर धाराओं को हटाने के लिए कम - प्रतिबाधा पथ स्थापित करने के लिए ग्राउंडिंग सिस्टम के ज्यामिति का अनुकूलन।
- बाहरी शोर हस्तक्षेप को कम करने के लिए फेरोमैग्नेटिक परिरक्षण सामग्री के साथ महत्वपूर्ण उपकरण संलग्नक।
लचीला सिग्नल - कॉन्फ़िगरेशन को आकार देना
विविध सिग्नल आवश्यकताओं के साथ स्मार्ट, अनुकूली उत्पादन प्रणालियों के निर्माण के लिए, स्कॉच बहुमुखी सिग्नल - आकार देने वाले समाधान प्रदान करता है। ये समाधान घटक परीक्षण और विनिर्माण आवश्यकताओं के साथ संरेखित करने के लिए सिग्नल वेवफॉर्म के गतिशील समायोजन को सक्षम करते हैं।
- एनालॉग - से - डिजिटल रूपांतरण सेटअप, दोहरे - के बीच एक 15 डिग्री चरण ऑफसेट को अनुकूलित ओपी - amp (परिचालन एम्पलीफायर) सर्किट टोपोलॉजी, सटीक सिग्नल अलग -अलग करने के माध्यम से प्राप्त किया जा सकता है।
- सिग्नल - कई उत्पादन मॉड्यूल में आकार देना PLC (प्रोग्रामेबल लॉजिक कंट्रोलर) - संचालित चरण समायोजन या समर्पित सिग्नल - कंडीशनिंग मॉड्यूल के माध्यम से लागू किया जा सकता है, जिसमें समायोज्य आरसी (प्रतिरोधक - कैपेसिटर) नेटवर्क हैं। यह मॉड्यूलर दृष्टिकोण यह सुनिश्चित करता है कि सभी उत्पादन - लाइन सिग्नल इंटरफेस एक सुविधा के भीतर एक एकीकृत और स्केलेबल डिज़ाइन फ्रेमवर्क का पालन करते हैं।
Viii। परीक्षण
नेमी परीक्षण
1। घुमावदार प्रत्यक्ष का मापन प्रतिरोध
2। वोल्टेज अनुपात का मापन और चरण विस्थापन की जांच
3। वोल्टेज अनुपात और वेक्टर समूह की जांच
4। प्रतिबाधा वोल्टेज और लोड हानि का मापन
5। लघु - सर्किट प्रतिबाधा का मापन
6। नहीं का मापन - लोड लॉस और नहीं - लोड करंट
7। ढांकता हुआ नियमित परीक्षण
8। लागू वोल्टेज परीक्षण
9. वोल्टेज परीक्षण
9। तेल रिसाव परीक्षण
टाइप टेस्ट
तापमान वृद्धि परीक्षण
बिजली आवेग वोल्टेज परीक्षण का सामना करना पड़ता है
स्विचिंग आवेग का सामना करना (यदि HV पक्ष के लिए आवश्यक हो)
ध्वनि स्तर का निर्धारण
No - का मापन वर्तमान हार्मोनिक्स लोड करें
विशेष परीक्षण
आंशिक निर्वहन माप
शून्य - अनुक्रम प्रतिबाधा माप
समाई और अपव्यय कारक (तन Δ) माप
ढांकता हुआ आवृत्ति प्रतिक्रिया विश्लेषण (एफआरए)
घुमावदार गर्म - स्पॉट तापमान वृद्धि माप
भार अस्वीकृति परीक्षण
शॉर्ट - सर्किट का परीक्षण करना
भूकंपीय योग्यता परीक्षण
इन्सुलेशन का गैस विश्लेषण (डीजीए)
* किसी भी विशेष परीक्षण को ग्राहक की विशेष आवश्यकता पर व्यवस्थित किया जा सकता है।
जाँच रिपोर्ट
• पूर्ण IEC - वैकल्पिक वसा वीडियो या गवाह परीक्षण के साथ आज्ञाकारी रिपोर्ट
