112.5 केवीए पोल माउंटेड 3 फेज़ ट्रांसफार्मर-13.8/0.208 केवी|कनाडा 2025

यह 112.5kVA के तीन चरण पोल पर लगे ट्रांसफार्मर के लिए टैंक है, जो मजबूत स्टील से बना है और अर्द्ध तैयार उत्पादन में है (ग्रे प्राइमर के साथ)। इसमें एक आयताकार वेल्डेड संरचना है: शीर्ष में ट्रांसफार्मर कोर घटकों के लिए इंटरफेस शामिल हैं, जबकि 4 सामने गोलाकार उद्घाटन वायरिंग/सहायक उपकरण के लिए आरक्षित हैं। सीलबंद कवर (पास में देखा गया) के साथ जोड़ा गया, इसमें आंतरिक हिस्से होंगे, इन्सुलेट तेल (इन्सुलेशन और गर्मी अपव्यय के लिए) होगा, और पूर्ण असेंबली के बाद आंतरिक घटकों की रक्षा करेगा।

यह 112.5kVA तीन {{1}चरण पोल {{2} माउंटेड ट्रांसफार्मर की अंतिम असेंबली साइट है, जिसमें लीड वायर वेल्डिंग प्रक्रिया वर्तमान में प्रगति पर है। यहां ट्रांसफॉर्मर के मुख्य घटक दिखाई दे रहे हैं (सफेद इन्सुलेशन में लिपटे तीन चरण वाइंडिंग सहित), और एक कर्मचारी हल्के बेज रंग के इंसुलेटेड तांबे के लीड तारों को संभाल रहा है, ताकि वाइंडिंग को बाहरी टर्मिनलों से जोड़ने के लिए उन्हें वेल्डिंग किया जा सके (स्थिर बिजली संचरण सुनिश्चित करने के लिए एक महत्वपूर्ण कदम)। सामान्य संयोजन उपकरण (जैसे कैंची और रिंच) पास में ही पड़े रहते हैं; यह वायरिंग कनेक्शन अंतिम असेंबली में एक महत्वपूर्ण विद्युत लिंक है, जो बाद के बाड़े की सीलिंग और प्रदर्शन परीक्षण के लिए आधार तैयार करता है।

इस 112.5kVA तीन -फेज पोल {{2} माउंटेड ट्रांसफार्मर पर स्थापित दबाव राहत उपकरण एक महत्वपूर्ण सुरक्षा घटक है जिसे गंभीर आंतरिक खराबी या अत्यधिक दबाव निर्माण की स्थिति में आंतरिक रूप से उत्पन्न गैसों को तेजी से बाहर निकालने के लिए डिज़ाइन किया गया है। यह एक यांत्रिक फेलसेफ के रूप में कार्य करता है, जो एक समर्पित वेंट पोर्ट के माध्यम से दबाव जारी करके भयावह टैंक टूटने को रोकने के लिए तुरंत सक्रिय हो जाता है, जिससे आग, विस्फोट और उपकरण क्षति का जोखिम कम हो जाता है। आमतौर पर एक दृश्य ध्वज या संकेतक की विशेषता जो संचालन का संकेत देता है, यह उपकरण ट्रांसफार्मर की संरचनात्मक अखंडता की रक्षा करने में मदद करता है और आसपास के उपयोगिता बुनियादी ढांचे और कर्मियों की सुरक्षा सुनिश्चित करता है। एक बार सक्रिय होने के बाद, बाद के रखरखाव के दौरान इसे मैन्युअल निरीक्षण और रीसेट की आवश्यकता होती है।

इस 112.5kVA तीन {{1}फेज पोल {{2} माउंटेड ट्रांसफॉर्मर पर सुसज्जित टैप चेंजर मानक WSLⅡ3 63/20{6}}6×5 ऑफ{7}सर्किट प्रकार है, जो एक कस्टम यूनिट के बजाय तेल में डूबे हुए ट्रांसफॉर्मर के लिए डिज़ाइन किया गया एक सार्वभौमिक सहायक उपकरण है। ट्रांसफार्मर के उच्च वोल्टेज वाले हिस्से पर स्थापित, इसमें 20kV का रेटेड वोल्टेज और 63A का रेटेड करंट है, जिसमें 5 टैपिंग स्थितियां हैं जो ±2×2.5% वोल्टेज विनियमन रेंज को सक्षम करती हैं, जिससे प्राथमिक वाइंडिंग घुमावों की संख्या में परिवर्तन करके स्थिर वोल्टेज समायोजन प्राप्त होता है। वोल्टेज स्थिरीकरण के लिए एक महत्वपूर्ण घटक के रूप में, सुरक्षित स्विचिंग सुनिश्चित करने, ग्रिड वोल्टेज के उतार-चढ़ाव की प्रभावी ढंग से क्षतिपूर्ति करने और अंतिम उपयोगकर्ताओं के लिए लगातार कम-वोल्टेज आउटपुट बनाए रखने के लिए ट्रांसफार्मर डी-एनर्जेटिक होने पर इसे संचालित किया जाना चाहिए।

इसका मजबूत संरचनात्मक डिज़ाइन ट्रांसफार्मर के बाहरी पोल पर लगे ऑपरेशन के साथ संगत है, जो लंबे समय तक उपयोग के दौरान विश्वसनीय प्रदर्शन सुनिश्चित करते हुए कठोर पर्यावरणीय परिस्थितियों को सहन करता है।

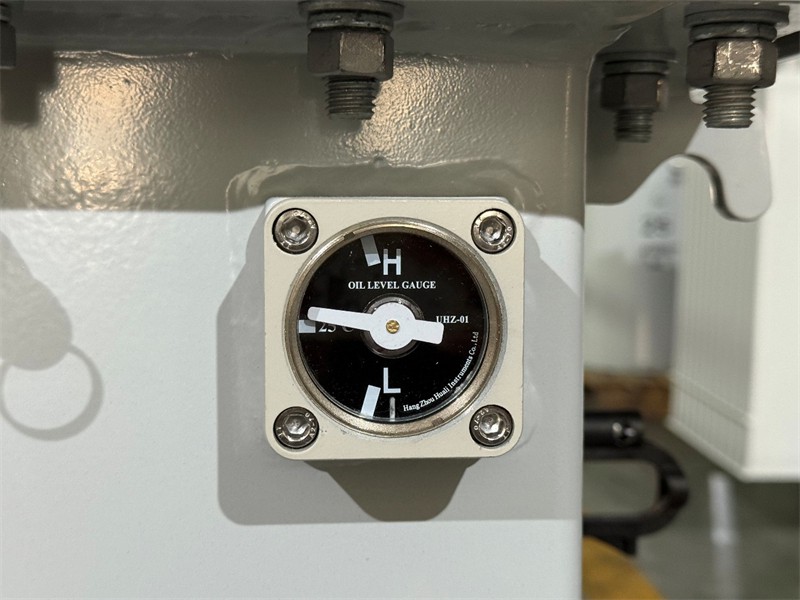

तेल स्तर सूचक मानक यूएचजेड -01 मॉडल है, जो एक सार्वभौमिक यांत्रिक सहायक उपकरण है जो एक कस्टम इकाई के बजाय मध्यम और छोटे आकार के तेल में डूबे हुए ट्रांसफार्मर के लिए डिज़ाइन किया गया है। ट्रांसफॉर्मर के तेल संरक्षक के किनारे लंबवत रूप से स्थापित, यह उछाल और चुंबकीय युग्मन के सिद्धांतों के आधार पर संचालित होता है: एक आंतरिक फ्लोट इन्सुलेट तेल स्तर के साथ समकालिक रूप से चलता है, जो तरल स्तर को स्पष्ट रूप से दिखाने के लिए एक बाहरी संकेतक चलाता है-बढ़ी हुई सुरक्षा, दृश्यता और स्थायित्व के साथ पारंपरिक ग्लास ट्यूब गेज की जगह लेता है। कठोर बाहरी परिस्थितियों का सामना करने के लिए इंजीनियर किया गया, इसमें -40 डिग्री से 80 डिग्री की विस्तृत ऑपरेटिंग तापमान रेंज है, यह 90% (25 डिग्री पर) तक सापेक्ष आर्द्रता के अनुकूल है, और तीव्र कंपन या मजबूत चुंबकीय क्षेत्र से प्रभावित हुए बिना 2000 मीटर से कम या उसके बराबर ऊंचाई पर विश्वसनीय रूप से काम करता है। एक महत्वपूर्ण निगरानी घटक के रूप में, यह रखरखाव कर्मियों को तेल स्तर की स्थिति की तुरंत जांच करने की अनुमति देता है, ट्रांसफार्मर के पर्याप्त इन्सुलेशन और गर्मी अपव्यय प्रदर्शन को सुनिश्चित करता है और तेल की कमी या अतिप्रवाह के कारण होने वाले परिचालन जोखिमों से बचने के लिए समय पर समस्या निवारण का समर्थन करता है।

इस 112.5kVA तीन{2}फेज पोल{3}माउंटेड ट्रांसफॉर्मर की कम {{0}वोल्टेज बुशिंग मानक मॉडल 251101{6}12XD.401.004.B है, जो तेल में डूबे हुए ट्रांसफॉर्मर के लिए एक सार्वभौमिक सहायक उपकरण है। टैंक के किनारे स्थापित, यह मजबूत मौसम प्रतिरोध के लिए ग्लास फ़ाइबर {{9}प्रबलित थर्मोसेट पॉलिएस्टर से बना है, जो बाहरी पोल पर माउंट किए गए संचालन के लिए उपयुक्त है। ट्रांसफार्मर के 208V/120V आउटपुट के लिए रेटेड, 200A वर्तमान क्षमता से अधिक या उसके बराबर (158A कम वोल्टेज साइड रेटिंग से अधिक), इसमें विश्वसनीय कनेक्शन के लिए टिन प्लेटेड तांबे के टर्मिनल हैं। 1.2kV इंसुलेशन मानकों का अनुपालन करते हुए और लीक-प्रूफ़ सील से सुसज्जित, यह आंतरिक घटकों की सुरक्षा करते हुए सुरक्षित रूप से कम-वोल्टेज बिजली संचारित करता है।

इस 112.5kVA तीन {{2}फेज पोल {{3} माउंटेड ट्रांसफार्मर की उच्च {{0} वोल्टेज बुशिंग मानक मॉडल 12XD.401.010 {{6}A है, जो तेल में डूबे हुए ट्रांसफार्मर के लिए एक सार्वभौमिक सहायक उपकरण है। टैंक पर स्थापित, इसमें एक चीनी मिट्टी के इन्सुलेशन बॉडी और पीतल के टर्मिनल हैं, जो 18KV/55A रेटेड है, क्रीपेज दूरी 450.85 मिमी से अधिक या उसके बराबर है और 125KV बिजली आवेग वोल्टेज का सामना करता है, जो बाहरी पोल-माउंटेड संचालन के लिए सुरक्षित उच्च वोल्टेज पावर ट्रांसमिशन सुनिश्चित करता है।
