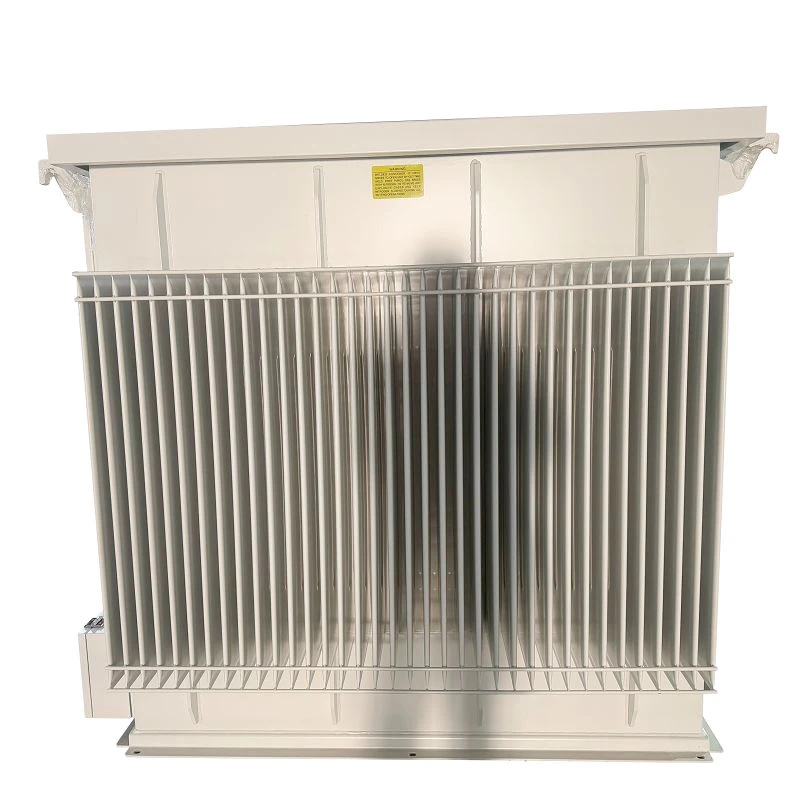

2000 केवीए कूपर पावर सिस्टम पैड माउंटेड ट्रांसफार्मर-33.26/0.48 केवी|यूएसए 2025

01 सामान्य

1.1 परियोजना विवरण

2000 केवीए तीन चरण पैड माउंटेड ट्रांसफार्मर 2025 में यूएसए को वितरित किया गया था। ट्रांसफार्मर की रेटेड पावर केएनएएन कूलिंग के साथ 2000 केवीए है। ±2*2.5% टैपिंग रेंज (एनएलटीसी) के साथ उच्च वोल्टेज 33.26GrdY/19.203 kV है, निम्न वोल्टेज 0.48Y/0.277 kV है, उन्होंने YNyn0 का एक वेक्टर समूह बनाया।

सौर, ऊर्जा भंडारण, वाणिज्यिक और औद्योगिक वितरण परिदृश्यों के लिए तैयार, SCOTECH के कूपर पावर सिस्टम पैड माउंटेड ट्रांसफार्मर विभिन्न साइट की जरूरतों को पूरा करने के लिए अनुकूलित प्रदर्शन और उपयोगकर्ता केंद्रित डिजाइन को जोड़ते हैं। इसकी 355चरण 588अंग कोर और डीओई अनुरूप दक्षता ऊर्जा उपयोग को अधिकतम करती है, जो नवीकरणीय ऊर्जा प्रणालियों के लिए एक महत्वपूर्ण लाभ है जहां प्रत्येक वाट मायने रखता है। FR3 द्रव का उपयोग आग के खतरों और पर्यावरणीय जोखिमों को समाप्त करता है, जिससे यह आवासीय क्षेत्रों, डेटा केंद्रों और हरित ऊर्जा परियोजनाओं के निकट प्रतिष्ठानों के लिए पसंदीदा बन जाता है। बिल्ट-इन सर्ज अरेस्टर ट्रांसफार्मर को वोल्टेज स्पाइक्स से बचाते हैं, अप्रत्याशित मौसम के संपर्क में आने वाले आउटडोर पैड पर माउंटेड सेटअप के लिए इसमें सुविधा होनी चाहिए। साइड में लगे मीटर कैबिनेट लोड मॉनिटरिंग से लेकर रखरखाव जांच तक साइट संचालन को सुव्यवस्थित करता है, जबकि चिकना आरएएल 9003 पाउडर लेपित सफेद फिनिश यूवी विकिरण, जंग और रासायनिक जंग का प्रतिरोध करता है, जिससे दीर्घकालिक सौंदर्यशास्त्र और कार्यक्षमता सुनिश्चित होती है। चाहे ग्रिड-बंधे सौर फार्मों के लिए हो या शहरी वाणिज्यिक केंद्रों के लिए, यह ट्रांसफार्मर निर्बाध, टिकाऊ बिजली वितरण प्रदान करता है।

1.2 तकनीकी विशिष्टता

2000 केवीए कूपर पावर सिस्टम पैड माउंटेड ट्रांसफार्मर विनिर्देश प्रकार और डेटा शीट

1.3 चित्र

2000 केवीए पैड माउंटेड ट्रांसफार्मर आरेख ड्राइंग और आकार।

02 विनिर्माण

2.1 कोर

कूपर पावर सिस्टम पैड माउंटेड ट्रांसफार्मर का आयरन कोर उच्च गुणवत्ता वाले लेमिनेटेड कोल्ड रोल्ड सिलिकॉन स्टील शीट से बना है, जो एड़ी करंट और हिस्टैरिसीस हानि को कम करने के लिए डिज़ाइन किया गया है। यह कुशल फ्लक्स संचालन के लिए ट्रांसफार्मर का चुंबकीय सर्किट बनाता है, वाइंडिंग के लिए यांत्रिक समर्थन प्रदान करता है, और इष्टतम ऊर्जा दक्षता के साथ सुरक्षित, स्थिर संचालन सुनिश्चित करने के लिए उचित ग्राउंडिंग की सुविधा प्रदान करता है।

2.2 घुमावदार

कूपर पावर सिस्टम पैड माउंटेड ट्रांसफार्मर की कॉइल (वाइंडिंग) तांबे/एल्यूमीनियम कंडक्टरों से बनी होती है, जो उच्च {{0} वोल्टेज (एचवी) और कम {1} वोल्टेज (एलवी) अनुभागों में लपेटे जाते हैं, जो विद्युत अलगाव के लिए मजबूत इन्सुलेट सामग्री (जैसे लेमिनेटेड पेपर) में लपेटे जाते हैं। कोर के चारों ओर घाव, यह आईईईई इन्सुलेशन/थर्मल मानकों (तरल डूबे हुए वातावरण के लिए अनुकूलित) का अनुपालन करता है, स्थापना/परिचालन तनाव के खिलाफ यांत्रिक स्थिरता सुनिश्चित करता है, और कुशल वोल्टेज रूपांतरण और पावर ट्रांसमिशन को सक्षम बनाता है।

2.3 टैंक

कूपर पावर सिस्टम पैड माउंटेड ट्रांसफार्मर का टैंक एक वेल्डेड, सीलबंद स्टील का घेरा है जिसे बाहरी, जमीन स्तर पर स्थापना के लिए डिज़ाइन किया गया है। इसमें कोर और कॉइल असेंबली होती है और इन्सुलेशन और शीतलन के लिए या तो खनिज तेल या कम ज्वलनशील ढांकता हुआ तरल पदार्थ से भरा होता है। टैंक मजबूत और छेड़छाड़ प्रतिरोधी है, कम प्रोफ़ाइल के साथ, अधिक ताकत और गर्मी अपव्यय के लिए आमतौर पर रिब्ड या नालीदार डिजाइन है। सभी जीवित हिस्से सुरक्षित रूप से अंदर बंद हैं, जबकि बाहरी, लॉक करने योग्य डिब्बे प्राथमिक और माध्यमिक केबल कनेक्शन, बुशिंग और सुरक्षात्मक उपकरणों तक पहुंच प्रदान करते हैं, जो जनता और उपयोगिता कर्मियों के लिए सुरक्षा सुनिश्चित करते हैं।

2.4 सक्रिय भाग

छवि में कूपर पावर सिस्टम पैड माउंटेड ट्रांसफार्मर का सक्रिय भाग (कोर असेंबली) एकीकृत कोर घटक है: इसमें तीन चरण इंसुलेटेड वाइंडिंग्स (कुंडलित और इंसुलेटिंग सामग्री में लिपटे हुए) होते हैं जो लेमिनेटेड आयरन कोर पर लगे होते हैं, जो इंसुलेटेड लीड तारों (संगठन के लिए बंडल) और एक धातु समर्थन फ्रेम के साथ जोड़े जाते हैं। कोर और वाइंडिंग्स के बीच स्थिर चुंबकीय {2}इलेक्ट्रिक समन्वय सुनिश्चित करने के लिए इस असेंबली को फिक्स और इंसुलेटेड किया गया है, जबकि लीड बाहरी घटकों को जोड़ने के लिए इंटरफेस आरक्षित करते हैं, इसे ट्रांसफार्मर टैंक में इंस्टॉलेशन के लिए तैयार करते हैं, सभी इलेक्ट्रिकल इन्सुलेशन और मैकेनिकल स्थिरता मानकों का अनुपालन करते हैं।

03 परीक्षण

विश्वसनीयता और सुरक्षा सुनिश्चित करने के लिए पैड पर लगे ट्रांसफार्मर को कठोर परीक्षणों की एक श्रृंखला से गुजरना पड़ता है। इनमें प्रत्येक इकाई पर नियमित परीक्षण शामिल हैं, जैसे इन्सुलेशन प्रतिरोध माप, घुमाव अनुपात परीक्षण, ध्रुवता सत्यापन, और कोई लोड/हानि माप नहीं। इसके अतिरिक्त, इन्सुलेशन अखंडता को सत्यापित करने के लिए, उन्हें लागू वोल्टेज और प्रेरित संभावित परीक्षणों सहित ढांकता हुआ परीक्षणों के अधीन किया जाता है। सभी इकाइयों को नल परिवर्तक जैसे सहायक उपकरणों की यांत्रिक और परिचालन जांच के साथ-साथ अंतिम नियंत्रण जांच भी पास करनी होगी। डिज़ाइन को सत्यापित करने के लिए प्रतिनिधि इकाइयों पर तापमान वृद्धि और शॉर्ट सर्किट प्रतिरोध परीक्षणों सहित प्रकार परीक्षण किए जाते हैं।

04 पैकिंग और शिपिंग

4.1 पैकिंग

कूपर पावर सिस्टम पैड माउंटेड ट्रांसफार्मर की पैकेजिंग अंतरराष्ट्रीय मानकों और परियोजना की विशिष्ट आवश्यकताओं का पालन करती है, जिसमें टैंक, झाड़ियों और सहायक उपकरण को सुरक्षित करने के लिए आंतरिक शॉकप्रूफ बफर (फोम/रबर) के साथ फ्यूमिगेट लकड़ी के मामलों या प्रबलित स्टील फ्रेम का उपयोग किया जाता है। इसमें नमी/जंग के खिलाफ सीलबंद सुरक्षा, मानकीकृत लेबलिंग (चेतावनी संकेत, उत्पाद जानकारी, "ईमानदार रखें"/"शॉकप्रूफ" अंक) प्रत्येक निर्दिष्ट स्थान पर चिपकाए जाते हैं, और पारगमन के दौरान स्थिरता के लिए सुरक्षित स्ट्रैपिंग शामिल होती है, जिससे यह सुनिश्चित होता है कि यूनिट डिलीवरी तक बरकरार रहे।

4.2 शिपिंग

कूपर पावर सिस्टम पैड माउंटेड ट्रांसफार्मर के डीडीपी परिवहन के लिए विक्रेता को मजबूत, शॉकप्रूफ और नमी प्रतिरोधी पैकेजिंग (कोर, वाइंडिंग्स, टैंक और सहायक उपकरण की सुरक्षा), भारी उपकरणों के लिए उपयुक्त समुद्री/भूमि परिवहन का चयन, पूर्ण सीमा शुल्क निकासी, सभी कर्तव्यों और करों को कवर करने, आईएमडीजी, डीओटी और प्रासंगिक अंतरराष्ट्रीय परिवहन नियमों का अनुपालन करने और खरीदार के निर्दिष्ट गंतव्य तक बिना क्षतिग्रस्त ट्रांसफार्मर को सुरक्षित रूप से स्थापित करने के लिए तैयार करने की आवश्यकता होती है।

05 साइट और सारांश

SCOTECH में, हमारे पैड माउंटेड ट्रांसफार्मर बिजली वितरण प्रणालियों में विश्वसनीयता, दक्षता और इंजीनियरिंग उत्कृष्टता के लिए एक बेंचमार्क के रूप में खड़े हैं। पूरी तरह से संलग्न, संक्षारण प्रतिरोधी संरचना और उन्नत कम हानि वाली कोर तकनीक के साथ निर्मित, वे न्यूनतम रखरखाव के साथ लगातार, निर्बाध प्रदर्शन प्रदान करते हैं, जिससे उनके पूरे जीवनचक्र में परिचालन लागत और डाउनटाइम कम हो जाता है।

हम अपने द्वारा निर्मित प्रत्येक इकाई में सटीकता और लचीलेपन को प्राथमिकता देते हैं। कस्टम वोल्टेज रेटिंग से लेकर उन्नत सुरक्षा सुविधाओं तक, हमारी टीम ऐसे शिल्प समाधानों पर बारीकी से काम करती है जो आपकी सटीक तकनीकी विशिष्टताओं और परिचालन मांगों के अनुरूप हों। कठोर गुणवत्ता नियंत्रण प्रक्रियाओं और बिक्री के बाद व्यापक समर्थन से समर्थित, हमारे ट्रांसफार्मर हर ग्राहक को दीर्घकालिक मूल्य और मानसिक शांति प्रदान करने की हमारी प्रतिबद्धता का प्रमाण हैं। ऐसे ट्रांसफार्मरों के लिए SCOTECH चुनें जो न केवल उद्योग मानकों को पूरा करते हैं बल्कि उन्हें निर्धारित करते हैं। हमारे साथ भागीदार बनें, और हमारी विशेषज्ञता को आपकी सबसे महत्वपूर्ण बिजली बुनियादी ढांचे की जरूरतों को पूरा करने दें।
